北京昆侖海岸研發生產的JWST-10系列寬溫型溫濕度變送器 其傳感器采用進口產品，探測范圍寬，使用溫度補償電路，可對溫濕度進行精確測量，大液晶顯示，響應時間快，產品工作穩定可靠。下面就安裝及使用操作細節與新老客戶做如下分享。
一.外形、接線
外形尺寸：104mm x 87mm x 31mm
接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
24V：電源+（DC 24V） GND: 電源- (GND)
RS485 接口接線
A+: RS485 信號線的 A+端
B-：RS485 信號線的 B-端

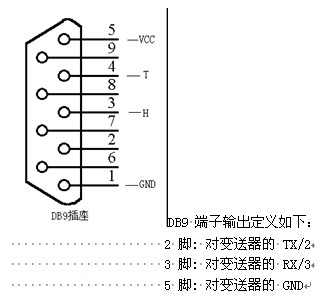

RS232 接口接線（與 RS232 的 DB9 接口連接示意）
注:通訊協議詳見附錄和產品的配套光盤,并提供通訊測試軟件
二、安裝
安裝步驟：
1、按下變送器后蓋下面的開蓋鍵打開變送器；
2、變送器后蓋有三個安裝孔，用膨脹螺釘或螺釘將其固定于墻面。也可以在裝載墻面預埋的線盒之上；
3、用電纜線把變送器連接到采集設備。
安裝位置：
1、變送器應盡量垂直放置，保證安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度
測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
三、使用
1、仔細檢查，確保接線正確后，通過 485 轉換模塊接 PC 機串口（232 輸出直接連接）， 接
通 DC 24V 或 12V 電源，可通過測試軟件查看溫濕度值。（詳見通訊附錄）
2、如想拆卸變送器，必須先斷開電源，然后進行拆卸。
3、此變送器為室內型，變送器內部避免有水進入，以免造成損壞。
四、注意事項
1、使用前請認真閱讀本說明書，確 保接線正確。任何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量
不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
五、保養
1、變送器長時間使用會產生偏移，為保證測量準確度，最好每年校準一次。
六、運輸、存儲
1、變送器盡量避免震動，輕拿輕放。
2、長 時間最佳存儲條件：1 0℃～40℃；2 0％RH～80％RH。
七、故障分析與排除
1、網絡輸出，如變送器通訊不上，請檢查接線是否正確，是否牢固；通訊測試軟件是否設
置正確（串口，波特率，數據位，停止位校驗方式，采 集周期，流 量控制 出廠默認為：
com1，9600，8，1，n，1000，無）。
2、如不是上述原因，請撥打010-51659145售后服務咨詢。感謝您對昆侖海岸產品的關注。
