1.概述
系統硬件主要由采集和通訊網關、帶存儲的觸摸顯示屏、聲光報警器、前端溫度變送器和云端數據管理軟件構成，實現現場實時溫度觸屏顯示、溫度超限現場聲光報警、溫度檢測數據現場存儲、采集數據通過RJ45標準網絡通訊接口或者3G/4G無線網卡等多種方式遠傳至監控中心，使監控管理人員直接在任何地方通過PC客戶端觀察到現場環境變化，或者對歷史數據進行查詢、分析。
1.1系統主要特點
·通過溫度傳感器實時檢測冷庫內溫度值，根據預先設定的上下限值，實現超溫現場聲光報警。
·7寸彩色液晶觸屏顯示，人機界面友好易于操作，可以對溫度上下限、數據采集周期、通訊頻率進行設置；
·可以通過標準有線網絡或者無線3G/4G網絡，與云服務器實現實時數據通訊。
·內置64M數據存儲單元，具有數據存儲黑匣子功能，保證了任何情況下數據不丟失。
·雙CPU、雙系統的模式有效的分配了采集傳輸和記錄報警等功能，是系統運行更可靠。
·系統配備UPS保證每個庫房斷電后正常工作記錄1-3天。
2．主要功能
2.1通信功能
系統能夠以多種方式達成現場與云服務器之間的數據交換：
1、 有線以太網
2、 無線3G/4G（三大運營商網絡均支持）
3、 無線WIFI
通過現場數據與監控中心服務器數據交換，在數據中心顯示所有庫房的溫度數值，并且顯示超溫報警站名、報警類型和報警發生位置，并且具有對數據的列表統計，曲線分析，報警記錄查詢，控制報警現場設備等功能。
2.2現場報警功能
當現場有報警情況發生時，數據采集器采集到實時信息，將對數據進行邏輯分析判斷，具有溫度超差自動報警功能，本地聲光報警時云端主機界面上也有相應的報警提示。
2.2.1報警類型
溫度上限，溫度下限聲光報警，設備故障報警等。
2.3預留自動控制功能接口
預留控制系統接口，可擴展根據現場的實時溫度、濕度、水浸等環境要求，進行預置數據邏輯比較，自動控制開關輸出，控制各種設備的啟停以及其他報警裝置的觸發。
3系統框圖

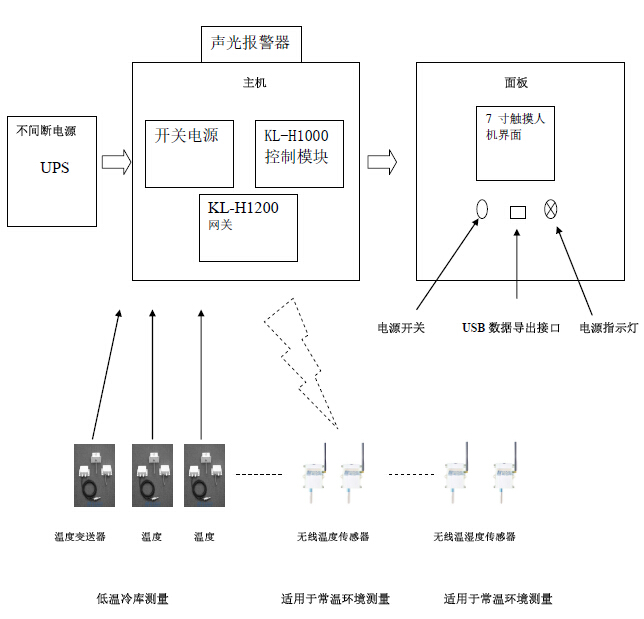

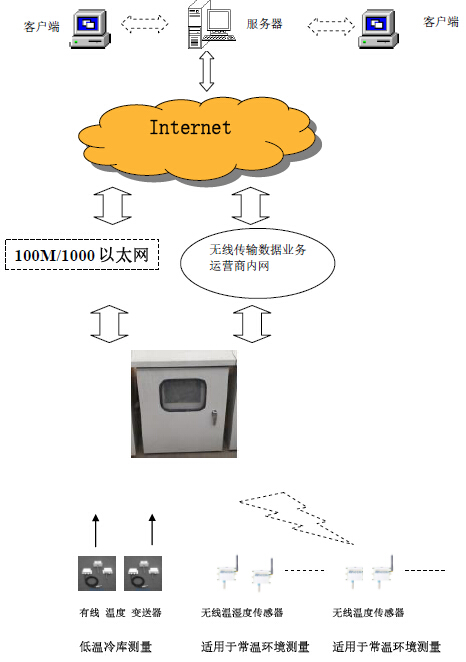

3.1系統結構圖 （溫度監控的系統構成框圖）
3.2單元結構圖:
4系統配置
冷庫建議使用有線傳感器，避免低溫造成電池過早損耗；常溫建議使用無線傳感器，減少布線成本，簡化施工與維護。

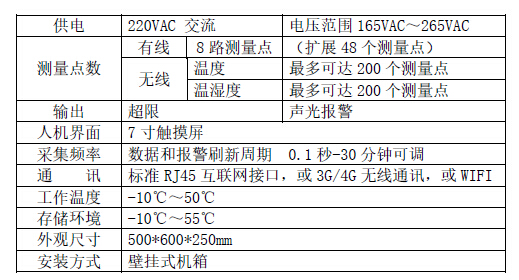

4.1主機技術參數
尺寸外形:
機箱尺寸：500*600*250mm（防水防潮，適用各種場合）
4.2傳感器器簡介

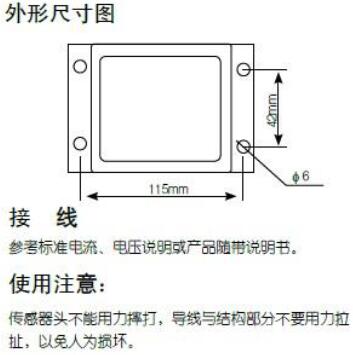

4.2.1有線溫度傳感器:(低溫環境使用)
型號：JWB－M3A
供電電壓：24VDC(DC12V～DC32V)
輸出信號：4mA～20mA liner 或0-5vDC
測量范圍：T：-30℃～120℃
測量精度：T：±0.5%
工作溫度：-30℃～120℃
產品特點：
I 使用安裝方便，防護性能好
I 長期可靠性能、穩定性能優良
I 極性保護、優良的電磁兼容性能
4.2.2無線溫濕度傳感器:(常溫環境使用)
型號:JRFW-2-21
溫度：-20℃-70℃, 濕度：0%RH-100%RH
供電：鋰電池3.3V
通訊距離：400m
通訊頻率：915Mhz
續航時間：1-2年
外殼：ABS125*86*41(以實物為準)
4.2.3無線溫度傳感器:(常溫環境使用)
型號:JRFW-2-12
溫度：-20℃-75℃,
供電：鋰電池3.3V
通訊距離：400m
通訊頻率：915Mhz
續航時間：1-2年
4.2.4USB溫度記錄儀(低溫環境使用)
型號:UT-1D
溫度范圍：-40℃～60℃,
供電：鋰電池
溫度記錄數據：4000-60000條
測量精度：±0.5℃
記錄時間間隔：1分鐘～24小時（可設置
持續工作時間：2-3月
啟動方式：軟件定時啟動、按鍵啟動
停止方式：按鍵停止、插入USB口停止。
使用方式：放置在冷柜、低溫箱等移動容器內的溫度記錄。
特點: 小巧方便可放置任何低溫容器內，免驅動免上位機軟件，直接生成P D F報表，數據真實可靠，無法篡改。
5數據采集單元人機界面軟件功能簡介
5.1報警信息存儲
2 報警分析統計功能
© 分析和處理監控通信機房的環境數據、告警信息和通信系統傳來的告警數據或管理數據，根據所提供的信息，實現對監控現場的監控。
© 當前端發生告警時，告警信號就會傳到中心，網管中心會對其分類別、分等級進行記錄。業務臺會自動彈出告警信息窗，顯示告警地點的具體位置、告警類別等。
2 查詢功能
可以隨時查詢各監控單元的當前狀態、歷史狀態，如溫度、濕度等。
5.2數據存儲功能：
2 用戶可根據數據庫所存數據，完成局方要求的報表功能。
2 定點打印相關報表。如：打印監控系統的操作人員清單、打印各監測站告警流水記錄、打印日報、月報、打印各檢測站之間的統計分析報表、打印當前告警狀態報表等。
2 提供各種曲線圖、直方圖、棒圖等輔助工具，使報表更加直觀生動。
l 5.3數據交換功能
2 網管中心可以和局網絡、信息管理網絡和其他系統完成動態數據交換功能。系統的網管中心作為一個工作站與系統相連接，其他工作站可以訪問網管中心的告警業務臺和數據庫服務器，查詢監控信息。
2 監控數據可以向上傳輸，查看當前和歷史告警信息。另外監控工作站也可以訪問其他工作站，實現信息交換。
5.4打印功能
2 出現告警立即打印
2 根據管理需要定時打印
2 屏幕拷貝打印
打印信息在顯示屏幕上應有所提示。
實現設備配置、信號配置、各種記錄、告警信息、監測數據等的查詢；統計和打印各種統計報表和曲線圖。
① 記錄檔案信息查詢
．信號狀態歷史監測記錄；
．告警信息歷史記錄；
．設備信號檔案查詢；
．人員注冊信息。
② 統計分析
．日、月、年告警統計表；
．日、月、年監測數據統計表；

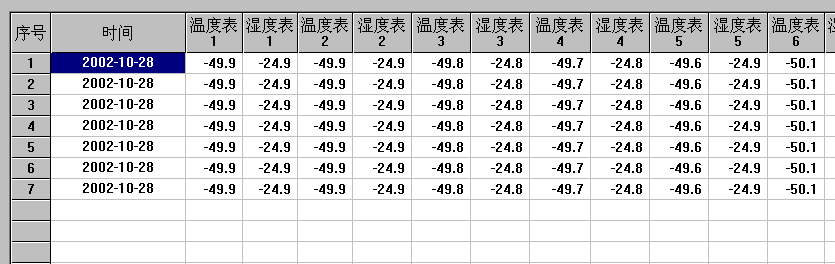

5.5系統維護管理
包括：數據維護管理、設備信號檔案管理、系統幫助等。
① 數據維護管理
數據維護管理包括以下功能：
．數據備份；
．數據清除；
．用戶口令設置等。
② 設備信號檔案管理
實現設備分類、設備子類、設備種類、信號檔案的錄入、維護和修改。
．設備分類編碼管理；
．設備子類編碼管理；
．設備種類編碼管理；
．設備信號檔案管理；
．告警類型編碼管理。
③ 系統幫助
．系統使用操作說明；

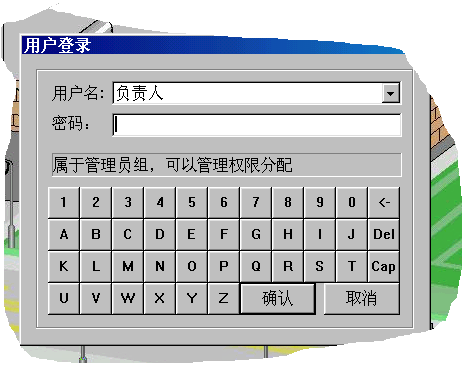

．系統可以進行權限的劃分：
．系統能夠實現聲光或語音報警提示：對待不同的報警等級，具備不同的聲光提示。
5.6軟件界面

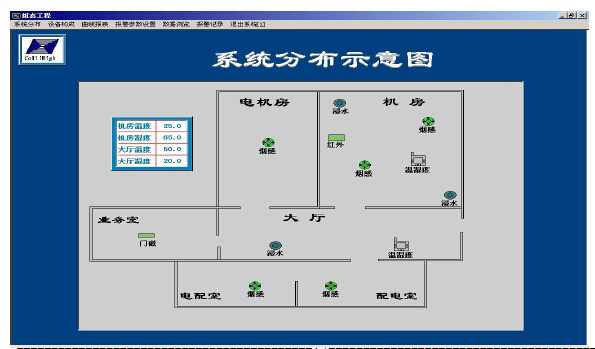

根據監控系統的具體情況，可以選用站點分布圖或網絡組成拓撲圖作為軟件界面的背景畫；

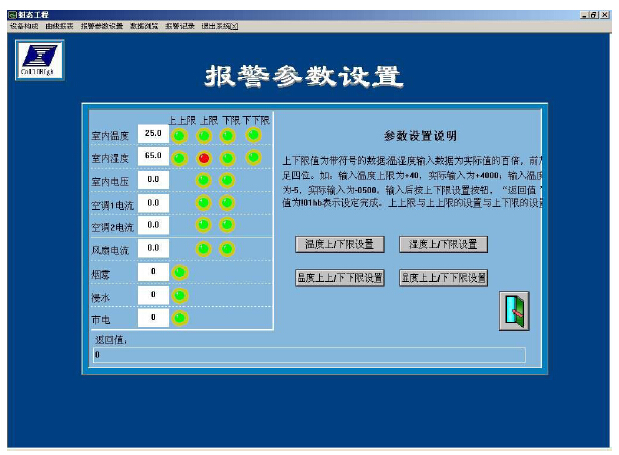

5.7參數設置界面

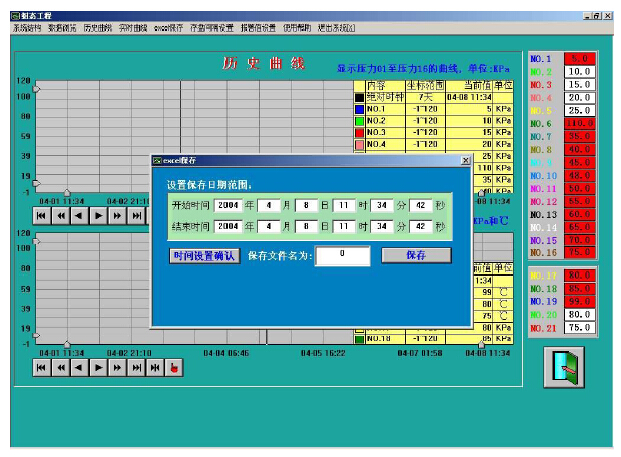

5.8曲線分析
6服務器軟件

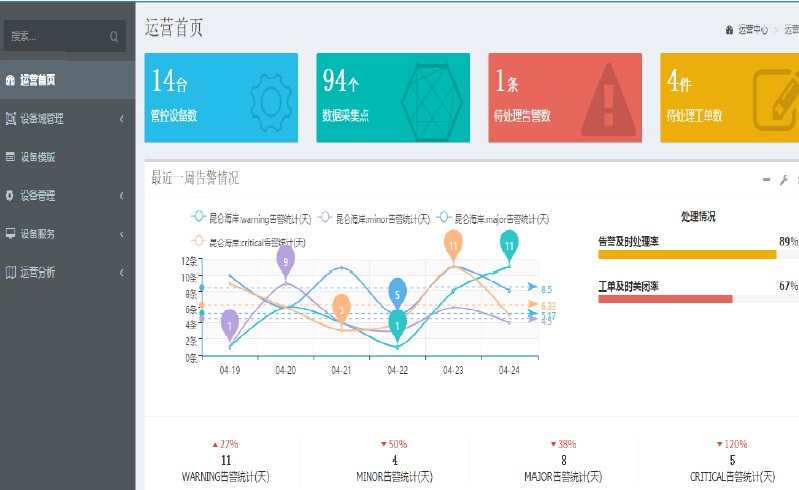

6.1冷鏈物流運營首頁

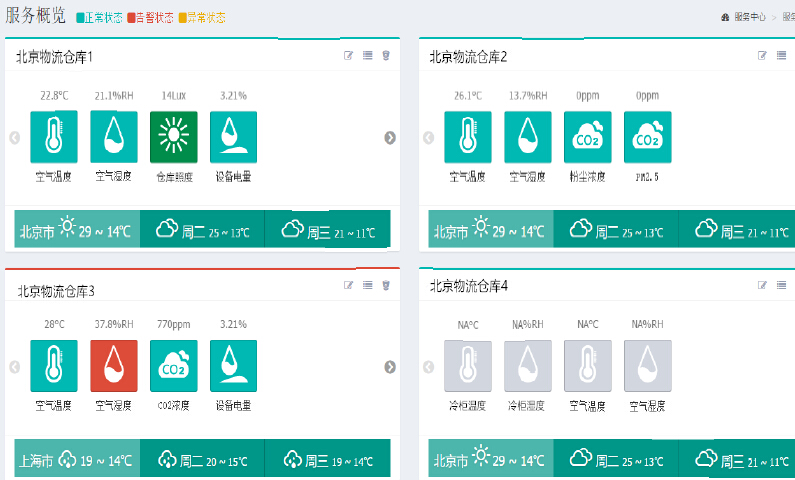

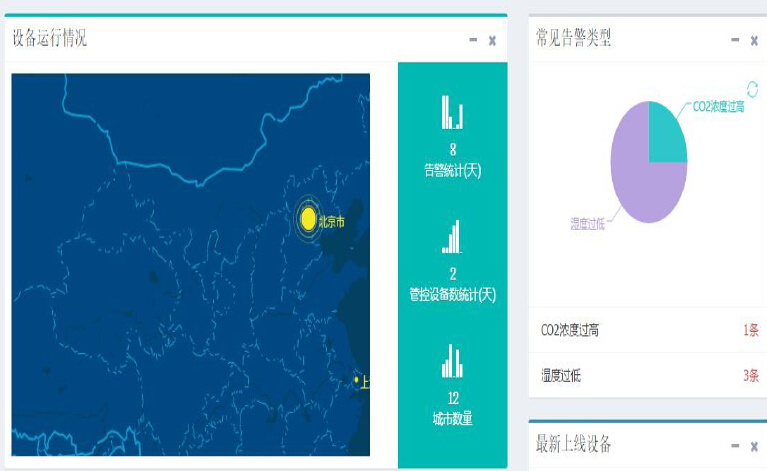

6.2冷鏈物流-倉庫概覽

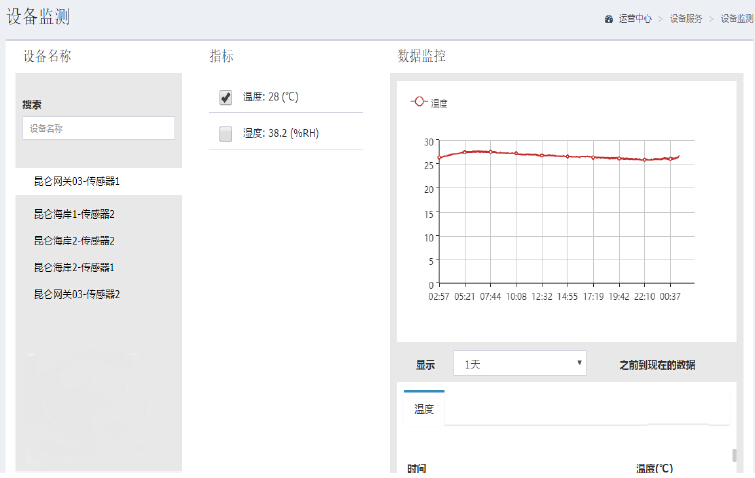

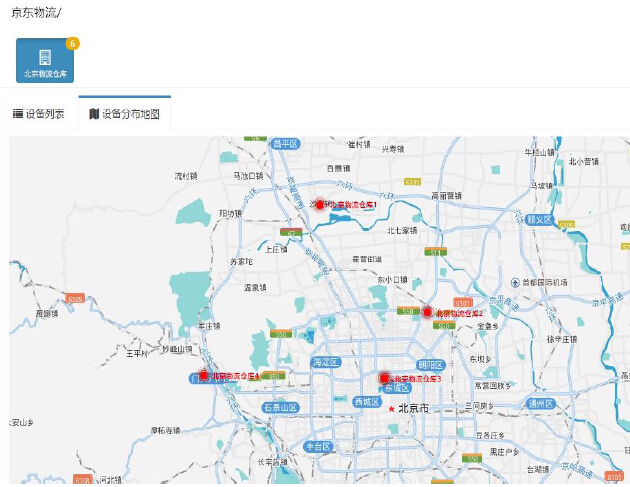

6.3冷鏈物流-倉庫運行詳情

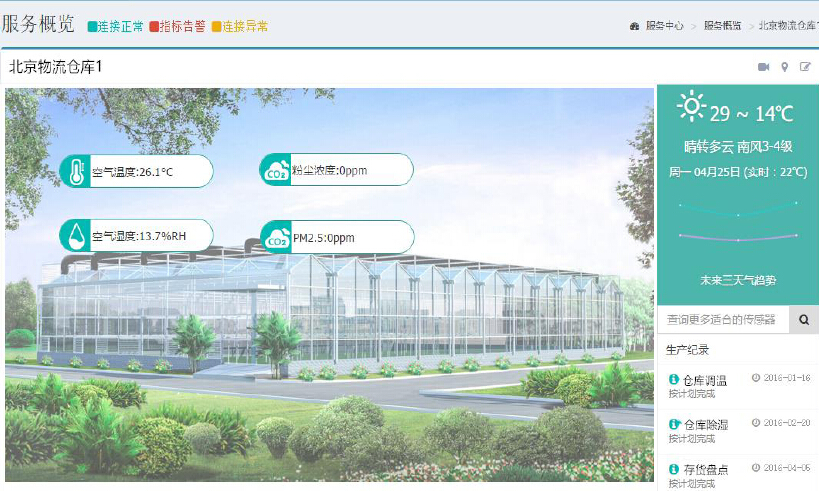

6.4冷鏈物流-倉庫分布監控
6.5冷鏈物流-綜合告警

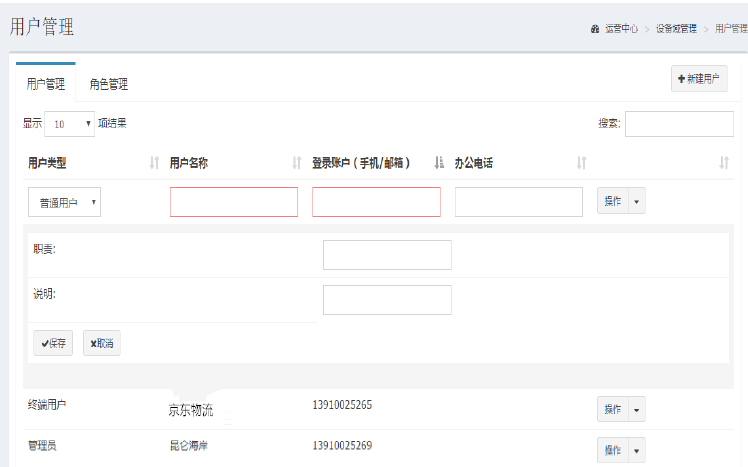

6.6冷鏈物流-用戶權限，告警匹配管理6.6冷鏈物流-用戶權限，告警匹配管理

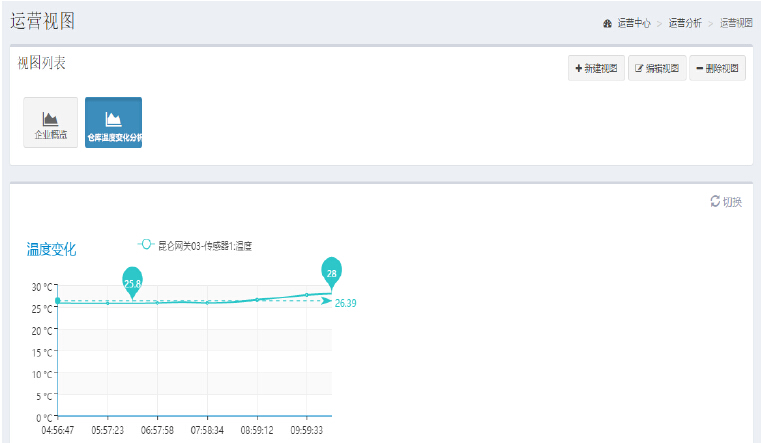

6.7冷鏈物流-歷史曲線查詢
6.8冷鏈物流-歷史曲線查詢
7生產能力，質量保證，售后服務
北京昆侖海岸傳感技術有限公司成立于1994年，中關村物聯網產業聯盟副理事長，北京市高新技術企業，在北京和無錫建有2個生產廠，年生產能力5萬套采集控制箱，30萬套傳感器。
昆侖海岸于2000年就通過了ISO9001質量體系認證，現在同時還具備GJB國軍標體系認證、船級社質量體系等行業質量體系認證。十余年來，質量保證體系運營穩定，使昆侖海岸具備了嚴格的產品生產質量控制能力；
昆侖海岸產品全部執行2年質量保證，產品超過保質期后亦可繼續有償運行維護保養，對產品實施全生命周期的無憂服務。
昆侖海岸在上海、南京、無錫、蘇州、武漢、深圳、廣州、沈陽、西安、濟南、青島、成都、烏魯木齊等大中城市均設立了服務站，負責產品的售前售后技術支持和服務，國內大部分地區可以實現24小時響應。
