應用背景：
隨著工業4.0的不斷普及與發展，我國的城市集中供熱規模也不斷擴大，科學的供熱管理具有非常重大的經濟和社會效益。搞好城市集中供暖工程，必須要全面提高供暖技術水平。供暖不但影響市民基本生活，更關系到黨和政府為民辦實事的形象。
目前熱力系統，如換熱站大都采用人工監控，人工監控不僅浪費人力；而且在出現事故隱患時操作人員難以發現，易造成設備事故。同時各換熱站比較分散的獨立運行，難以達到供熱系統整體的最佳運行狀態，造成了整個熱網的熱力失衡，影響供熱效果而造成能源的極大浪費，非常不利于節能減排，甚至影響供熱服務質量。因此需要更科學、智慧的精準管理來提高供暖的技術水平。
現場需求：
1、現場設備層：
系統壓力測量：
采用NB無線壓力傳感器，監測供暖管路中出/回水壓力，要求電池供電，無線數據傳輸；
系統溫度測量：
采用NB無線溫度傳感器，監測供暖管路中出/回水溫度，要求電池供電，無線數據傳輸；
系統液位測量：
采用NB無線液位傳感器，監測鍋爐房補水箱的水位變化，要求電池供電，無線數據傳輸；
2、數據轉發層
為了便于用戶的二次開發，用戶先在昆侖海岸的數據平臺上注冊自己的賬號。NB無線傳感器可以把數據上傳到用戶的平臺賬號里編輯安裝點位名稱及定位地址，然后再推送到用戶的智能供熱管理云平臺，減少用戶軟件的二次開發。

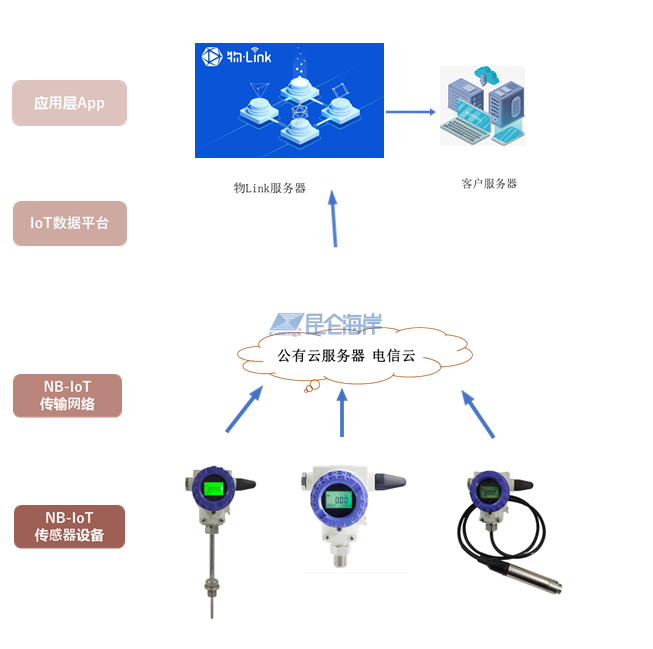

系統框架：
項目主要內容：
本項目是根據北京智慧供熱要求，對區域重點供暖鍋爐房和換熱站進行智能運行管理。項目中采用NB無線壓力傳感器，監測供暖管路中供/回水壓力，根據壓力變化來判斷供暖管路系統的安全性和供暖循環泵的運行狀態；采用NB無線溫度傳感器，監測供暖管路中供/回水溫度，根據溫度變化和供/回水的溫差來調節燃氣鍋爐的燃燒狀態和出水溫度，達到節能減排的目的；采用NB無線液位傳感器，監測鍋爐熱水補水箱的水位變化，如果水箱水位較低可以報警提示并開啟電動閥門補水，達到智能控制的目的。
通過NB傳感器采集現場溫度、壓力、水位數據，經由無線網絡把采集到的實時數據上傳到智慧供熱管理云平臺，實時在PC端、Pad端或者手機APP上監測數據，同時根據采集回來的數據以及在控制中心（服務器）的管理軟件設定的控制參數組合參數邏輯，實現遠程自動/手動控制調節閥、循環泵、補水泵等設備的啟停及開度狀態。另外系統可實現全天候24小時在線監測及狀態巡檢，從而實現科學、高效、節能供暖，保障供暖/換熱站的良好運行。
NB傳感器采集上傳的實時數據，可在智慧供熱管理云平臺上實現數據記錄存儲、棒圖及曲線分析，也為監管部門提供供熱考核的數據支撐。
產品優勢：
1、NB傳感器采用電池供電，現場安裝靈活便捷；
2、超低功耗設計(休眠電流最低<3uA;最大發射電流<150mA)，延長電池使用壽命;
3、無線通訊協議，與三大運營商基站對接，無須擔心通訊距離;
4、具有斷網重連功能，基站失聯則設備自動休眠，網絡恢復則自動重新發送數據;
5、高清高亮LCD液晶顯示，可視化按鍵操作，支持遠程更新設置參數;
6、支持上、下限和變化量三種報警形式，報警數據即時上報;
7、離線數據存儲功能,至少存儲48小時數據,應對離線掉網問題；
8、專利外觀設計，電路板/電池倉隔離安全設計，維護簡單；
9、內置看門狗，產品穩定可靠；
10、金屬外殼，全密封設計，IP67防護能力強。

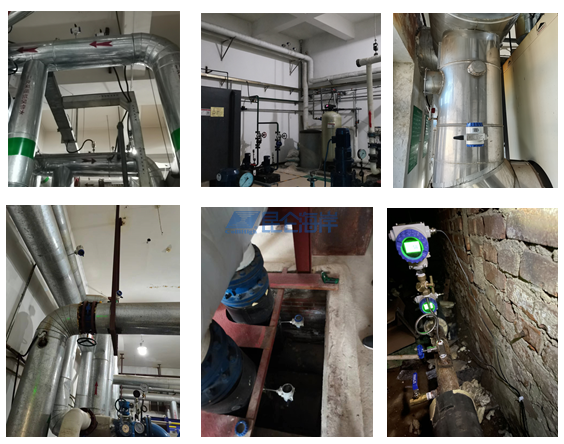

現場圖片：
硬 件：

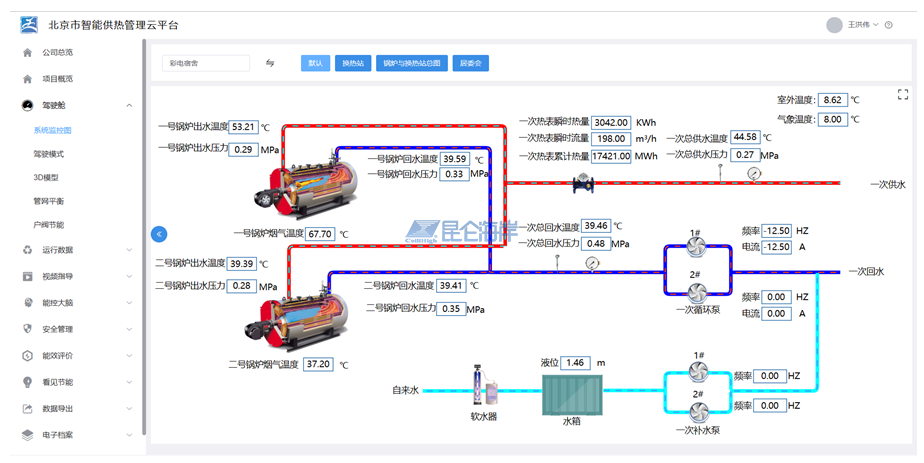

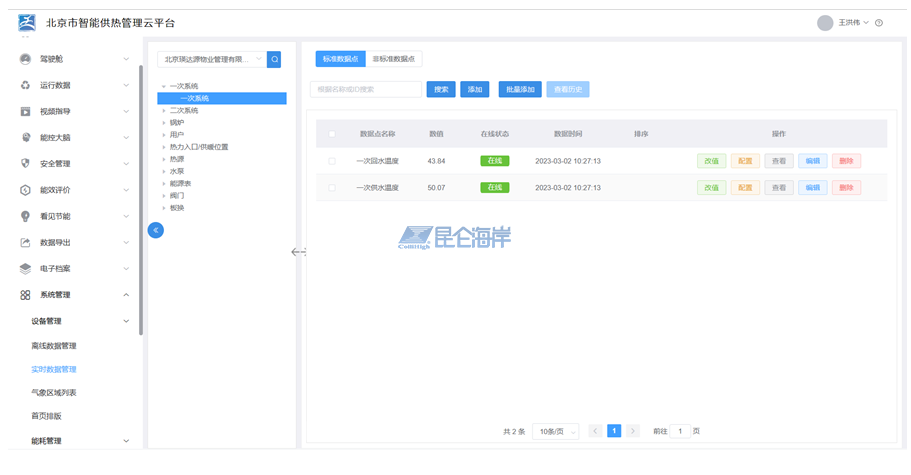

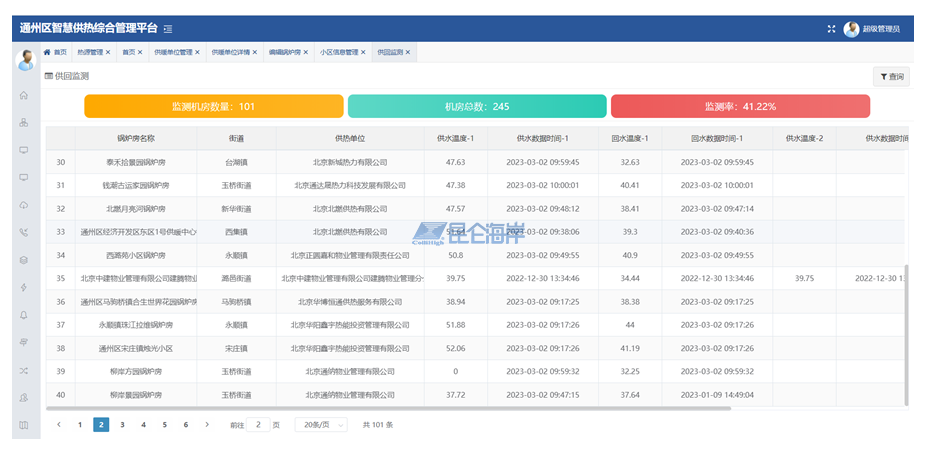

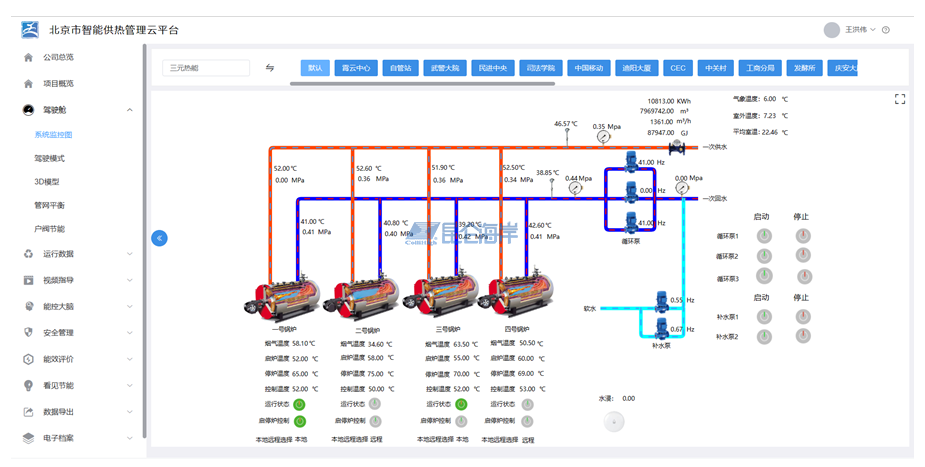

軟件界面：
應用效果：
昆侖海岸生產的多種NB無線傳感器能有效的監測熱力站中供熱設備的運行狀態，并把監測數據無線傳輸到智能供熱管理云平臺；通過云計算與大數據相結合，用戶及管理人員可以用PC端、手機APP等信息終端及時獲取報警、預警信息，保證供暖安全合理地運行，并可根據運行數據自動/手動遠程控制設備，進行供熱規劃和科學調配，為熱力部門提供準確、有效的重要數據。
