應用背景：
鐵崗水庫是深圳最大的水庫，每天需向深圳西鄉、蛇口等地供水；同時也是深圳東江水源工程末端調節水庫之一，需要根據情況，向周邊水庫進行輸水調節，是深圳市重要的水源地。為保證防洪抗旱及深圳用水安全，需要對水庫水文、水質進行檢測，同時也要對輸送管道設備的運行情況進行檢測。隨著城鎮化的發展，人口的集中，對水資源管理的要求越來越高。安全、合理的開發水資源是社會的需求。
現場需求：
水庫一期工程需要建設一套到周邊水庫的輸送管路。
首先需要對輸送管網設備運行情況的監測，保證輸送設備正常運轉，出現故障能及時發現處理。
其次需要保證輸送水源的水質安全，需要對取水點水質進行在線監測，這里主要監測水質五參數變化。
最后需要對蓄水量及調節水量進行統計評估，保障用水安全。
二期項目目前正在進行土建，主要監控參數和一期一樣。

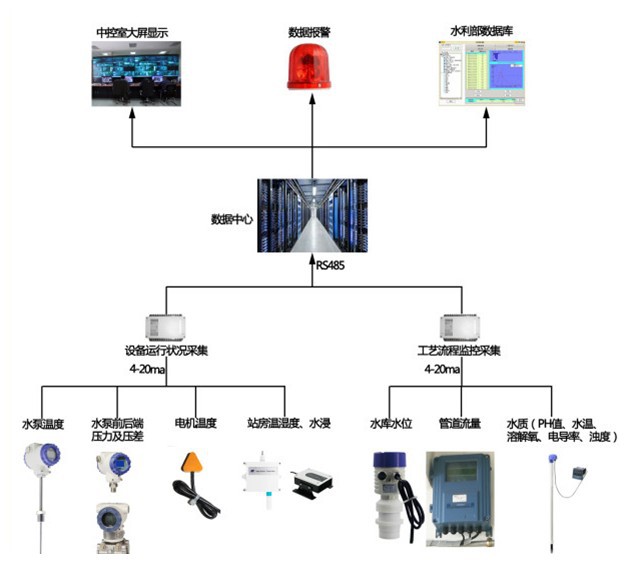

系統框架：
方案介紹：
一、設備運行監測
1.采用JYB-KO-PAGZG壓力變送器來測量水泵進出口壓力，采用JYB-3151來測量進出口的差壓，通過檢測差壓，來判定是否堵塞以及水泵是否空轉。
2.溫度變送器選用JWB/2q55E/A測水泵軸承溫度。選用BT-1貼片溫度測電機表面溫度。
3.基站及配電房內溫濕度、漏水監測，采用溫濕度JWSK-6ACWB及浸水JS-HP-2C。
二、工藝流程監控
1.液位采用我司防腐型JCS-08N以及分體型超聲波來測量。
2.選用超聲波流量計測水管流量，因現場管道不能施工，特選用超聲波流量計，安裝方便。
3.水質五參數（PH值、水溫、溶解氧、電導率、濁度）測量。
信號主要采用4-20ma傳輸到控制柜，再通過采集模塊轉換為RS485信號傳輸到中控室。中控室大屏顯示實時監測到的數據。主要設備運行狀況監測傳感器都會帶現場顯示。每天由現場工作人員定時核對前后端數據并進行整理報告。
產品優勢：
1.產品種類齊全，兼容性好。
2.產品質量穩定，各產品一致性較高。
3.產品穩定性好，項目運行二年多，目前還沒出現過不良反饋。

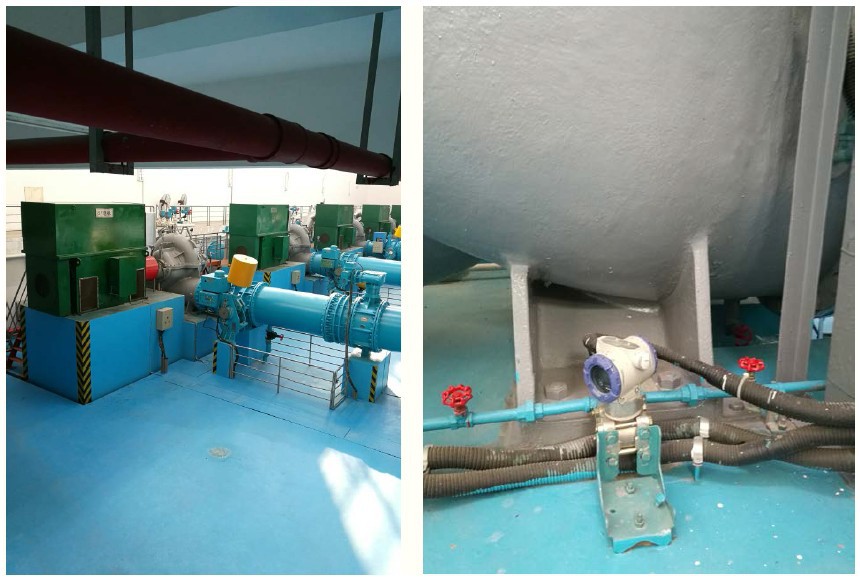

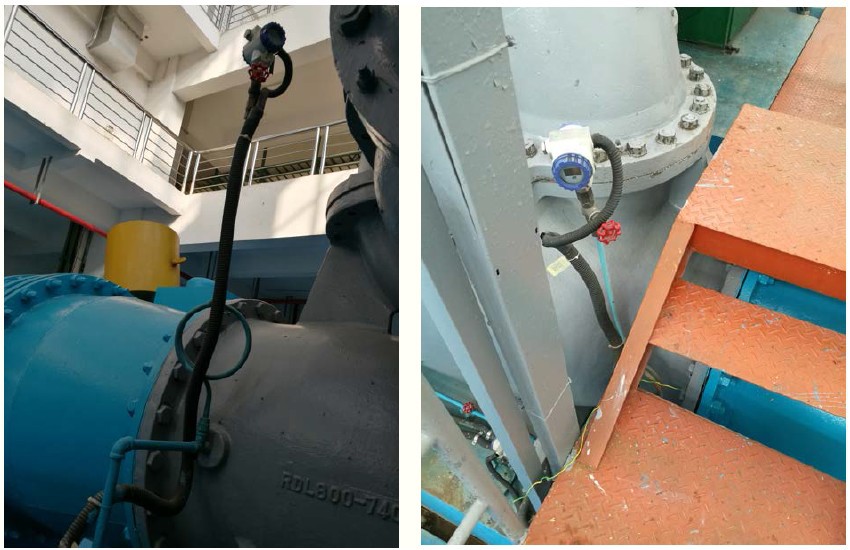

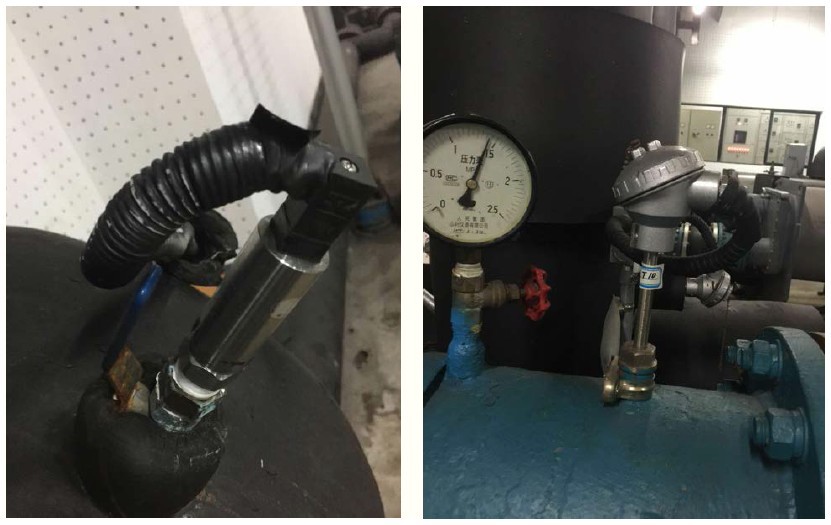

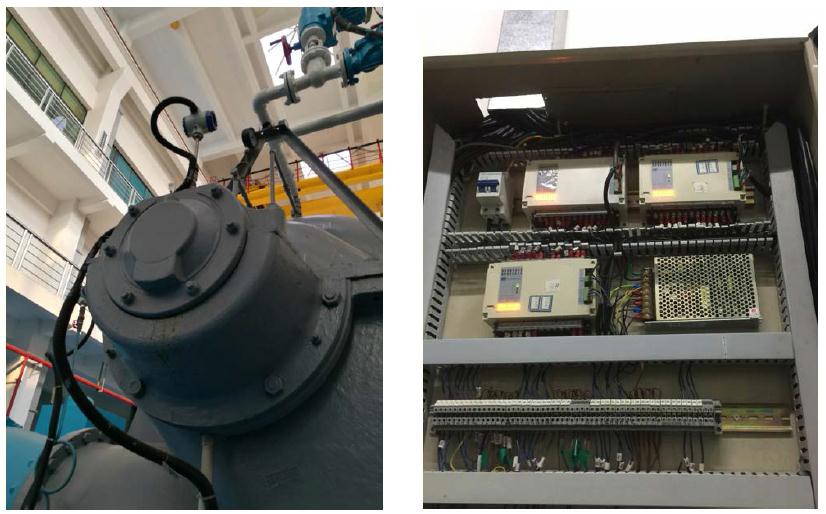

現場圖片：
