應用背景：
罐區SIS系統，作為全廠SIS系統的組成部分，根據裝置的特點，實現罐區內重要的安全聯鎖保護、緊急停車系統及關鍵設備聯鎖保護。
1，以1臺SIL2 級的化工原料儲罐為例，對于單個儲罐來說，需要配備：
1臺溫度表+1臺超聲波+1臺熱電阻+2臺壓力變送器+1臺壓力表，均要求為達到行業認證的防爆產品。
2，所有儀表的工藝連接要符合衛生標準，材料要有一定的防腐性能和介質兼容。
3，當儲罐的壓力溫度液位任一高于設定值時，SIS 系統進行聯鎖，關閉儲罐罐根切斷閥，防止儲罐罐液位繼續升高，引發冒罐危險，其中壓力變送器和超聲波液位計是起到關鍵性作用的。
現場需求：
罐區SIS系統，作為全廠SIS系統的組成部分，根據裝置的特點，實現罐區內重要的安全聯鎖保護、緊急停車系統及關鍵設備聯鎖保護。
1，以1臺SIL2 級的化工原料儲罐為例，對于單個儲罐來說，需要配備：
1臺溫度表+1臺超聲波+1臺熱電阻+2臺壓力變送器+1臺壓力表，均要求為達到行業認證的防爆產品。
2，所有儀表的工藝連接要符合衛生標準，材料要有一定的防腐性能和介質兼容。
3，當儲罐的壓力溫度液位任一高于設定值時，SIS 系統進行聯鎖，關閉儲罐罐根切斷閥，防止儲罐罐液位繼續升高，引發冒罐危險，其中壓力變送器和超聲波液位計是起到關鍵性作用的。

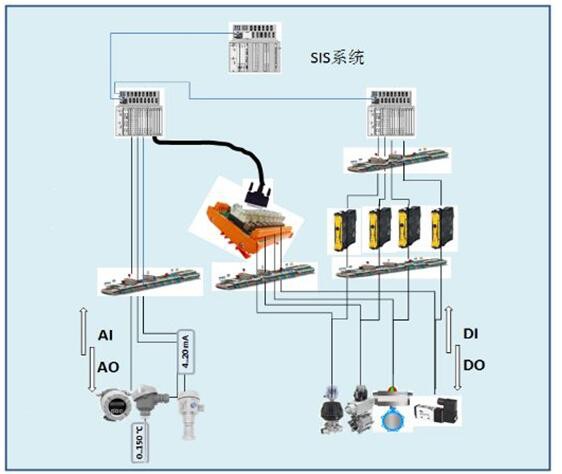

系統框架：
方案介紹：
SIS 系統設置在現場機柜室，設置獨立的控制器，以確保人員及生產裝置、重要機組和關鍵設備的安全。SIS 系統按照故障安全型設計，與DCS系統實時數據通訊。相應的報警及操作通過輔助操作臺上開關、按鈕、聲光報警裝置和DCS 系統的操作站來完成；在中央控制室和現場機柜室各設置一套工程師站，用于SIS 系統的組態、下裝、調試和日常維護以及報警事件順序的記錄。項目現場使用防爆衛生型壓力變送器、防爆衛生型渦輪流量計、防爆衛生型熱電阻、防腐防爆型超聲波液位計，防爆壓力表，防爆溫濕度，所有儀表輸出信號為標準二線制（4～20)mA，信號遠傳到DCS系統控制器，與DCS 系統通信的單元均采用冗余結構。所有部件都應抗每米10 毫伏場強的電磁及無線電干擾。系統具有時鐘同步的性能，控制器的時鐘在系統上電和更換時鐘卡件后，能夠自動進行同步。本項目采用冗余、容錯結構的故障安全型SIS 系統，安全等級達到SIL3。
產品優勢：
1，衛生型儀表采用了優質不銹鋼材料及不銹鋼卡箍連接，方便快速拆卸、在使用過程中不易被污染，且能有效防止測量介質殘余物在測量管中的堆積，通過衛生級3A認證，滿足制藥企業對工藝連接的要求。
2，防護型的產品結構用于罐區戶外，防護等級高，抗干擾能力強，測量可靠。
3，儀表防爆級別安全指數高，滿足危險品儲存設施要求。

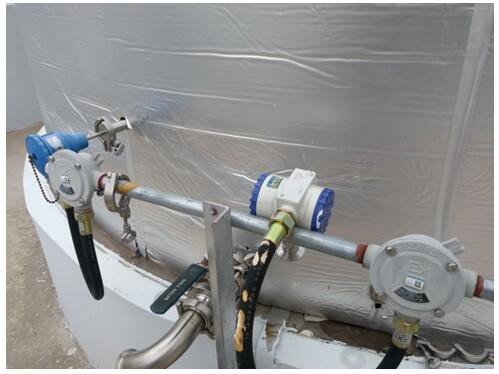

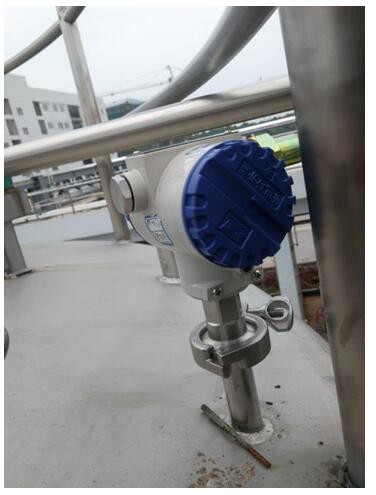

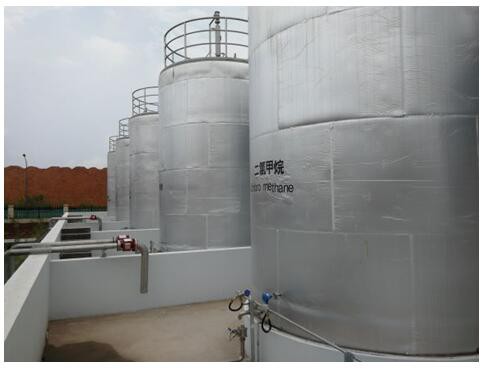

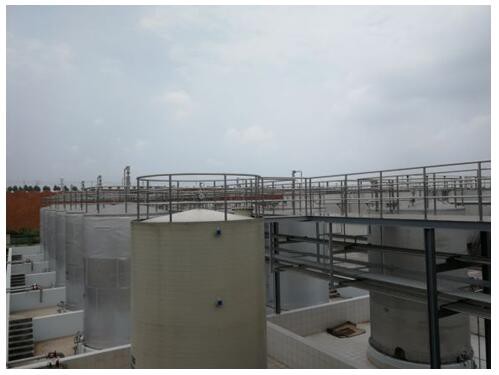

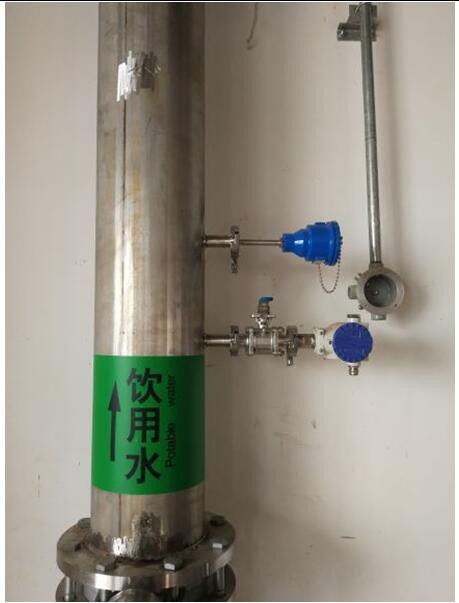

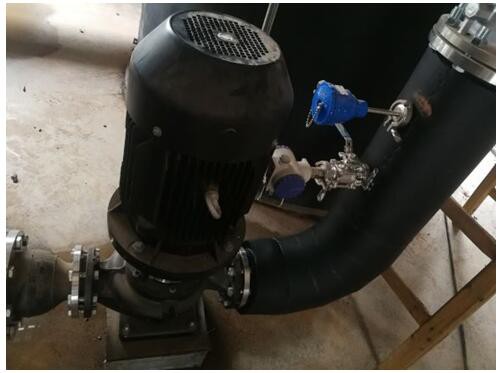

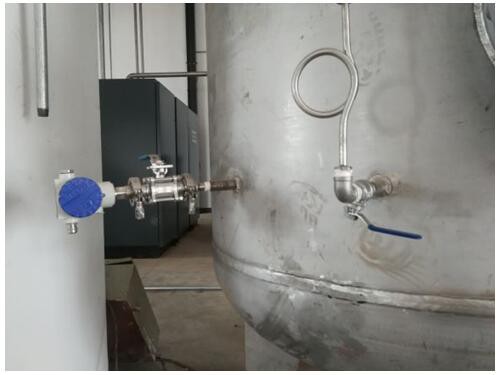

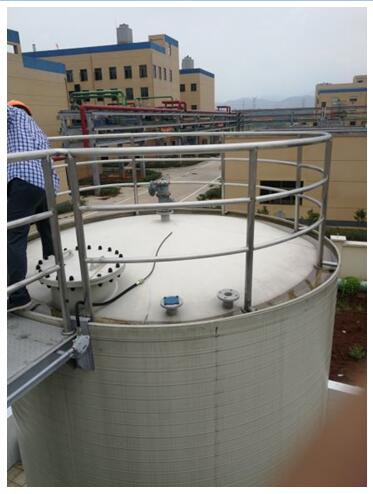

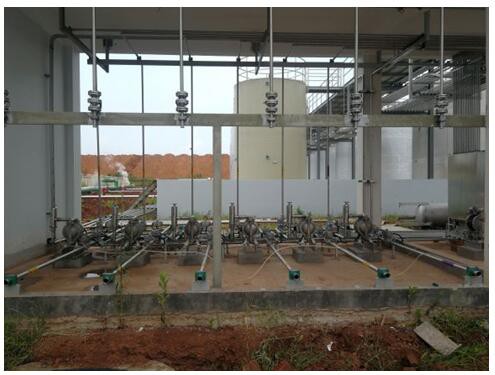

現場圖片：
