應用背景：
現場需求：
無線通訊接收模塊（NRM02），可接收各種無線傳感器發送的數據，并通過串口，將數據轉發給上位機。

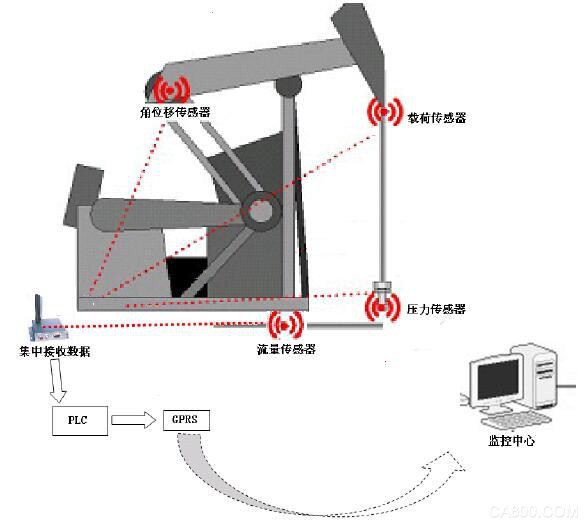

系統框架：
項目主要內容：
壓力傳感器＋無線傳感器發送端＝無線壓力傳感器
流量傳感器＋無線傳感器發送端＝無線流量傳感器
（壓力，流量，載荷，溫度，濕度，位移）
1個無線通訊接收模塊＋n個無線壓力傳感器＋n個無線流量傳感器＋n個無線。。傳感器。。＝1個小型無線采集網絡
1個小型無線采集網絡＋GPRS＋1個上位機=監測1口井的各種數據
n個小型無線采集網絡＋GPRS＋1個上位機＝監測n口井的各種數據
產品優勢：
無線傳感器發送端，配合接收端NRM02使用，可與傳感器相連，并對現場信號實現無線傳輸。本產品主要是配合無線傳感器使用的，可以通過無線通訊，接收各種無線傳感器的采集數據，并通過串口，將數據轉發給上位機。協議支持標準MODBUS-RTU，方便用戶使用組態軟件進行實時監控；可一對多使用，即一個接收模塊能同時接收多個無線傳感器發送的信號；多個網絡同時存在時，可設置多個通訊信道，以避免相互干擾；外型設計美觀，全金屬外殼；

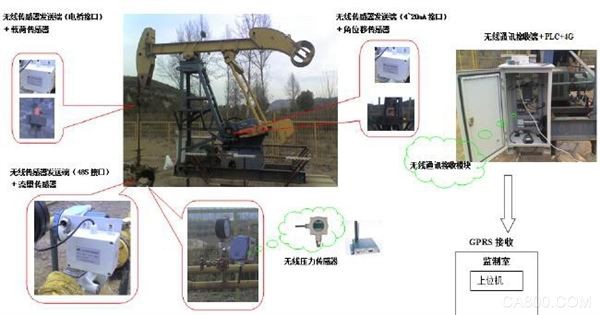

現場圖片：
應用效果：
電池供電的無線傳感器發送端可以連接多種傳感器，給傳感器供電并將傳感器數據通過無線通訊發送給接收端，接收端可通過串口（485）連接到監控室或通過其他方式對數據進行實時檢測。大致表示的無線網絡就是這樣，還要修改美化， 另外，各個傳感器通過無線通訊發送給接收端的最好用圖示表達出來。
最大特點：現場各種傳感器無線任何布線及可通過無線通訊讀取到傳感器數據。
