項目背景
淮南-南京-上海特高壓交流輸電工程起于安徽淮南變電站，經盱眙、泰州和東吳變電站，止于上海練塘變電站，跨越淮河和長江，線路全長759.4km，其中723.8km同塔雙回路架設，35.6km同塔四回路架設，雙線設計最大輸送容量為11000MVA。特高壓淮南站是世界上首條1000kV交流同塔雙回路架設的特高壓工程起點站，作為皖電東送“淮滬”特高壓工程的“橋頭堡”，此次工程投運后將有效提升安徽電網運行的安全性、穩定性和可靠性，為電網迎接迎峰度冬奠定堅實基礎。
背 景
華東地區經濟發達，用電量需求大，預計到“十三五”末，華東地區區外來電總容量將高達1.1億千瓦，其中僅江蘇就將達到近5000萬千瓦。建設蘇通GIL綜合管廊工程，形成華東特高壓受端環網，不僅能提高華東地區消納區外來電的能力，滿足華東地區經濟社會發展的用電需要，還能實現資源在更大范圍優化配置，對于優化能源布局，調整能源結構，保障能源供應，加快電網升級，構建清潔低碳、安全高效的能源體系發揮重要作用。
變電站環境條件直接影響變電站的選擇和布置，特別是特殊環境條件下環境監測和設備保護尤為重要，通過國網安徽檢修公司1000kV特高壓淮南站消防水系統防寒防凍專項整治服務，滿足變電站消防設備設施使用要求，提高變電站運維管理水平。需要在淮南站消防控制室內設布置變電站消防水系統監控平臺，實時監控變電站內消防水系統的液位、管道壓力、閥門狀態，以及環境溫濕度等信息。

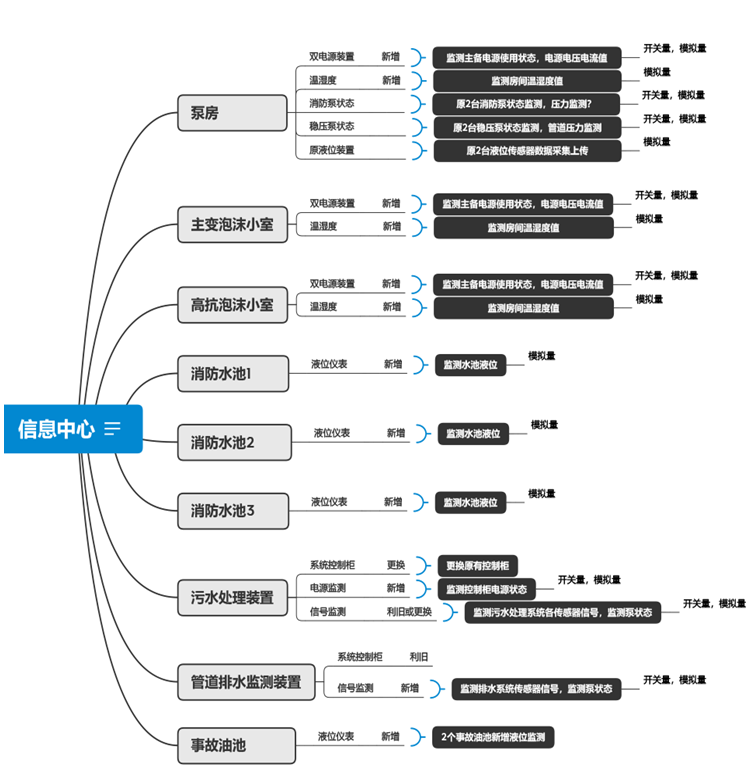

本項目內容主要建設在淮南站水泵房、泡沫小室新增溫濕度監測裝置；消防水池增加液位監測裝置，整合原有液位監測裝置并上傳至消防水系統監控后臺；增加消防泵、穩壓泵的狀態監測裝置；為淮南站消防水系統提供整體設備的環境監測，對于設備做到實時監測，及時做好消防水系統的整體防寒防凍措施落實。
消防水系統監控后臺基層數據采集傳感器安裝及調試
在電網環境監測物聯網應用中，選擇性能穩定的傳感器是監測環節最為重要的根基，本項目選用了昆侖海岸的空氣溫濕度傳感器，液位傳感器，壓力傳感器等，在淮南站水泵房、主變泡沫小室、高抗泡沫小室、湯莊站及孔店站泡沫小室新增溫濕度監測裝置；消防水池增加3套液位監測裝置，整合原有液位監測裝置并上傳至消防水系統監控后臺；增加消防泵、穩壓泵的狀態監測裝置；增加管道排水監測裝置。

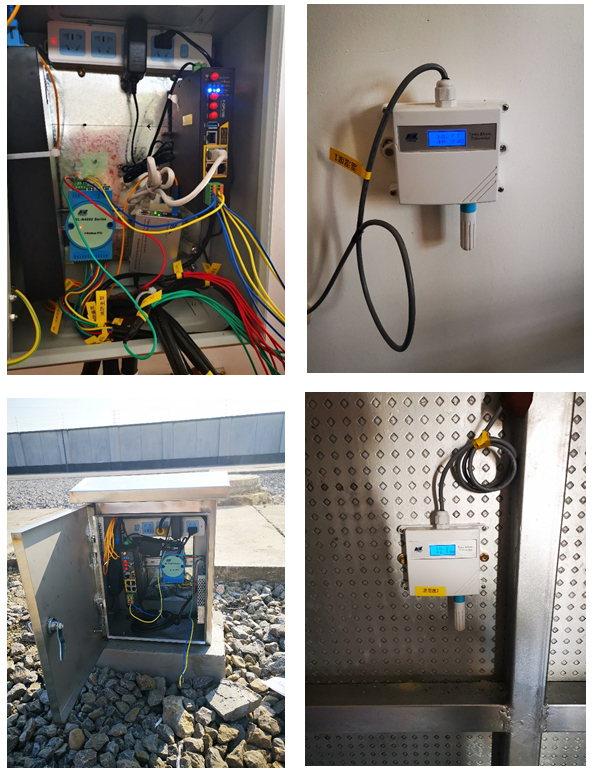

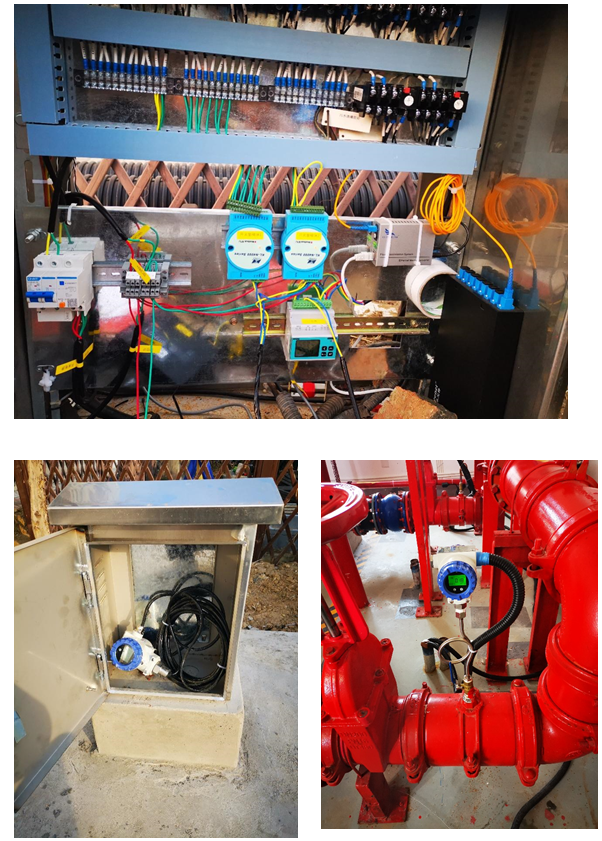

現場圖片
應用效果
通過溫濕度、液位、壓力監測對系統整體進行升級改造，構建全程智能化的高效監測控制管理體系，實現科學指導生態輪作，保證設備的正常運行，做好冬季的防寒防凍措施準備，確保安徽超特高壓電網安全運行和電力有序供應，全力滿足經濟社會發展用電需求。滿足了變電站消防設備設施使用要求，提高了變電站運維管理水平。
